鈦合金TC4材料的組成為Ti-6Al-4V，屬于(α+β)型鈦合金，具有良好的綜合力學機械性能。比強度大。TC4的強度sb=1.012GPa，密度g=4.51*103，比強度sb/g=23.5，而合金鋼的比強度sb/g小于18。 鈦合金熱導率低。 鈦合金的熱導率為鐵的1/5、鋁的1/10，TC4的熱導率l=7.955W/m·K。鈦合金的彈性模量較低。TC4的彈性模量E=110GPa，約為鋼的1/2，故鈦合金加工時容易產生變形。 大多用在醫療和航空等領域。

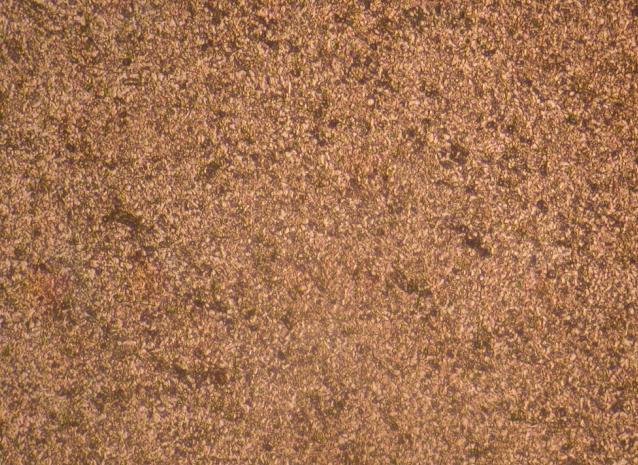

下面是TC4退火態的盡享照片，腐蝕的怎么樣？能看出級別嗎？照片由100倍金相顯微鏡拍攝的，腐蝕方法是：硝酸，HF

點評：

• 倍數太小了， 應該照大倍數金相圖分析
• 放大倍數太小，最好給出標尺。TC4一般是兩相組織，這個倍數分辨不出來。
• 確定退火態？ 溫度好像有點不合適
• 腐蝕過深了，時間久了。
• 如果評級 放大到200倍應該能到3級
